STS/STD齒同步帶輪

Semicircular arc tooth S2M synchronous belt pulley

Semicircular arc tooth S2M synchronous belt pulley

S2M同步帶輪既為國產化設備的S2M同步帶配套，又能代替進口S2M同步帶輪使用。如果您定制S2M同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等

加工設備: 數控車床、滾齒機等

供貨周期: 3~10天

應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

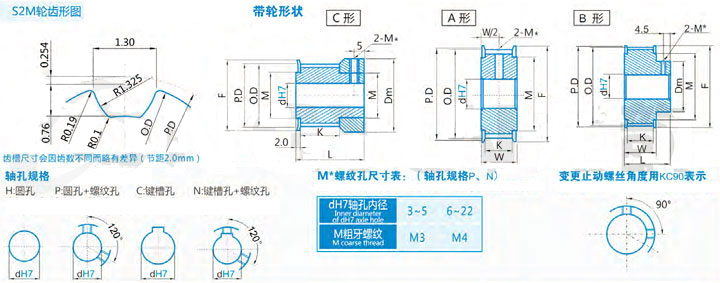

Semicircular arc tooth S2M synchronous belt pulley規格型號介紹
Semicircular arc tooth S2M synchronous belt pulley基本額定功率表

標準同步帶寬度	K	W	L
04=4MM	5	9	17
06=6MM	7	11	19
10=10MM	11	15	23
12=12MM	13	17	25

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	輪轂直徑Dm	內孔dH7
							A形			B形\|C形
							H	P	C\|N	H	P	C\|N
S2M*14	A\|C	8.91	8.40	12	6	12	3\|4			3\|4	3\|4
S2M*15		9.55	9.04	12	6	12	3\|4			3\|4	3\|4
S2M*16		10.19	9.68	14	7	14	3\|4\|5			3\|4\|5	3\|4\|5
S2M*18		11.46	10.95	14	7	14	3\|4\|5			3\|4\|5	3\|4\|5
S2M*20		12.73	12.22	16	9.5	16	3~6			3~6	3~6
S2M*22		14.01	13.50	18	11	18	3~6			3~6	3~6
S2M*23		14.65	14.14	18	11	18	3~6			3~6	3~6
S2M*24		15.28	14.77	20	12	20	3~7			3~7	3~7
S2M*25		15.92	15.41	20	12	20	3~7			3~7	3~7
S2M*26		16.55	17.32	23	13	23	3~8			3~8	3~8
S2M*28		17.83	18.59	23	13	23	3~8			3~8	3~8
S2M*30		19.10	18.59	23	13	23	3~8			3~8	3~8
S2M*32	A\|B	20.37	19.86	25	16	12	4~10	4~10	8	4~8	4\|5\|6
S2M*34		21.65	21.14	25	16	14	4~10	4~10	8\|10	4~10	4~8
S2M*36		22.92	22.41	28	18	14	4~10	4~10	8\|10	4~10	4~8
S2M*40		25.46	24.95	31	20	18	4~12	4~12	8~12	4~13	4~10	8
S2M*44		28.01	27.50	33	22	20	5~15	5~3	8~13	5~15	5~12	8~11
S2M*48		30.56	30.05	35	24	20	5~17	5~5	8~15	5~16	5~12	8~11
S2M*50		31.83	31.32	35	24	20	5~17	5~16	8~16	5~16	5~12	8~11
S2M*60		38.20	37.69	44	32	30	5~24	5~22	8~22	5~25	5~22	8~16
S2M*72		45.84	45.33	50	38	30	5~30	5~24	8~22	5~30	5~24
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。
