致力于同步帶、同步帶輪產品
標準同步帶寬度 | K | W | L |
06=6MM | 7 | 11 | 19 |
10=10MM | 11 | 15 | 23 |
15=15MM | 17 | 21 | 29 |

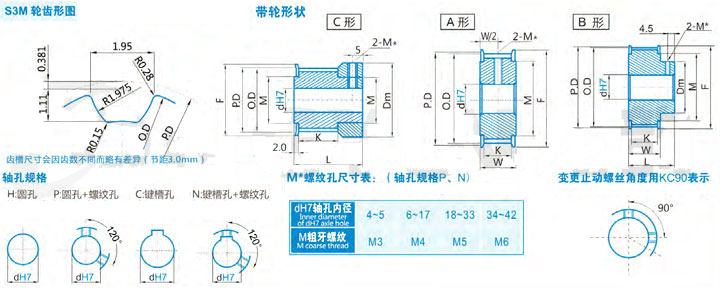

規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 輪轂直徑Dm | 內孔dH7 | |||||
A形 | B形|C形 | |||||||||||
H | P | C|N | H | P | C|N | |||||||
S3M*14 | C|A | 13.37 | 12.61 | 16 | 9.5 | 16 | 4|5|6 | 4|5|6 | 4|5|6 | |||
S3M*15 | 14.32 | 13.56 | 18 | 11 | 18 | 4|5|6 | 4|5|6 | 4|5|6 | ||||
S3M*16 | 15.28 | 14.52 | 18 | 11 | 18 | 4~7 | 4~7 | 4~7 | ||||
S3M*18 | 17.19 | 16.43 | 20 | 12 | 20 | 4~8 | 4|5 | 4~8 | 4~8 | |||
S3M*19 | 18.14 | 17.38 | 23 | 13 | 22 | 4~9 | 4|5|6 | 4~8 | 4~8 | |||
S3M*20 | 19.10 | 18.34 | 23 | 13 | 22 | 4~9 | 4|5|6 | 4~8 | 4~8 | |||
S3M*22 | A|B | 21.01 | 20.25 | 25 | 16 | 25 | 4~10 | 4~8 | 4~10 | 4~10 | ||
S3M*24 | 22.92 | 22.16 | 25 | 16 | 14 | 4~10 | 4~10 | 4~10 | 4~8 | |||
S3M*25 | 23.87 | 23.11 | 28 | 18 | 16 | 4~11 | 4~11 | 8|10|11 | 4~11 | 4~10 | 8 | |
S3M*26 | 24.83 | 24.07 | 28 | 18 | 16 | 5~11 | 5~11 | 8|10|11 | 5~11 | 5~10 | 8 | |
S3M*28 | 26.74 | 25.98 | 31 | 20 | 18 | 5~13 | 5~13 | 8~13 | 5~13 | 5~10 | 8 | |
S3M*30 | 28.65 | 27.89 | 33 | 22 | 20 | 6~15 | 6~14 | 8~14 | 6~15 | 6~12 | 8~11 | |
S3M*32 | 30.56 | 29.80 | 35 | 24 | 20 | 6~17 | 6~16 | 8~16 | 6~16 | 6~12 | 8~11 | |
S3M*34 | 32.47 | 31.71 | 40 | 27 | 26 | 6~20 | 6~18 | 8~18 | 6~20 | 6~18 | 8~13 | |
S3M*36 | 34.38 | 33.62 | 40 | 27 | 26 | 6~20 | 6~18 | 8~18 | 6~20 | 6~18 | 8~13 | |
S3M*40 | 38.20 | 37.44 | 44 | 32 | 30 | 8~24 | 8~23 | 8~23 | 8~24 | 8~21 | 8~16 | |
S3M*44 | 42.02 | 41.26 | 48 | 36 | 32 | 8~28 | 8~25 | 8~25 | 8~28 | 8~23 | 8~18 | |
S3M*48 | 45.84 | 45.08 | 50 | 38 | 34 | 8~30 | 8~25 | 8~25 | 8~30 | 8~25 | 8~20 | |
S3M*50 | 47.75 | 46.99 | 52 | 38 | 34 | 8~32 | 8~28 | 8~28 | 8~30 | 8~25 | 8~20 | |
S3M*60 | 57.30 | 56.54 | 60 | 46 | 39 | 8~38 | 8~33 | 8~32 | 8~35 | 8~30 | 8~22 | |
S3M*72 | 68.76 | 68.00 | 75 | 55 | 50 | 8~30 | 8~42 | 8~40 | 8~46 | 8~38 | ||
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。 |
