Semicircular arc tooth S14M synchronous belt pulley

Semicircular arc tooth S14M synchronous belt pulley

STD14M同步帶輪既為國產化設備的STD14M同步帶配套,又能代替進口STD14M同步帶輪使用。如果您定制STD14M同步帶輪,請提供帶輪圖紙(圖中可不必繪制帶輪的齒形尺寸),我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙;也可為您提供測繪帶輪等服務。
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等
標準同步帶寬度 K W L44齒以下 L44齒以上
40=40MM 46 53 73 78
60=60MM 67 74 94 99

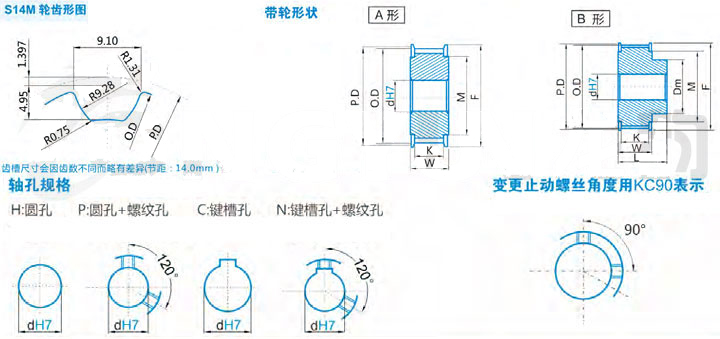

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
A形 B形
H C|N H C|N
S14M*28 A|B 124.78 121.98 136 101 90 20~45 20~40 20~45 20~40
S14M*30 133.69 130.89 144 111 100 20~55 20~50 20~55 20~50
S14M*32 142.60 139.80 150 115 110 24~60 24~55 24~60 24~55
S14M*34 151.52 148.72 161 131 120 25~65 25~55 25~65 25~55
S14M*36 160.43 157.63 172 141 120 25~75 25~65 25~75 25~65
S14M*40 178.25 175.45 190 161 135 28~75 28~65 28~75 28~65
S14M*42 187.17 184.37 200 164 145 28~100 28~75 28~100 28~75
S14M*44 196.08 193.28 208 173 155 28~100 28~80 28~100 28~80
S14M*48 213.90 211.10 224 190 160 32~120 32~100 32~120 32~100
S14M*50 222.82 220.02 235 200 160 32~120 32~100 32~120 32~100
S14M*56 249.55 246.75 260 224 160 35~120 35~110 35~120 35~110
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。
