致力于同步帶、同步帶輪產品
標準同步帶寬度 | K | W | L |
06=6MM | 7 | 11 | 18 |
10=10MM | 11 | 15 | 22 |
15=15MM | 16 | 20 | 27 |

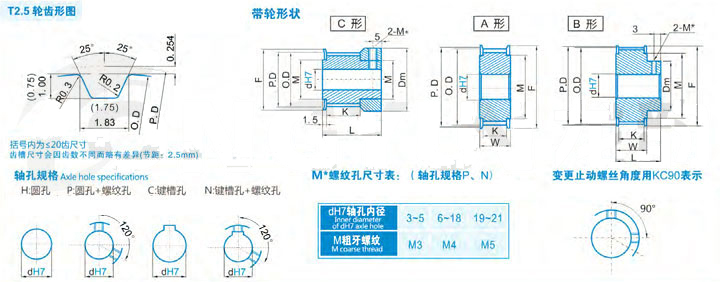

規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 輪轂直徑Dm | 內孔dH7 | ||||
A形 | B形 | ||||||||||
H | C|N | H | P | C|N | |||||||
T2.5*16 | C | 12.73 | 12.22 | 19 | 9.5 | 16 | 3|4|5 | 3|4|5 | 3|4|5 | ||
T2.5*18 | 14.32 | 13.81 | 18 | 11 | 18 | 3~6 | 4~6 | 4|5 | |||
T2.5*20 | 15.92 | 15.41 | 20 | 12 | 20 | 3~6 | 4~6 | 4|5 | |||
T2.5*21 | 16.71 | 16.20 | 21 | 13 | 21 | 3~6 | 4~6 | 4|5 | |||
T2.5*22 | 17.51 | 17.00 | 23 | 13 | 23 | 3~6 | 4~6 | 4|5 | |||
T2.5*23 | 18.30 | 17.79 | 25 | 14 | 25 | 3~8 | 4~7 | 3~7 | |||
T2.5*24 | 19.10 | 18.59 | 25 | 14 | 25 | 3~8 | 4~7 | 3~7 | |||
T2.5*25 | A|B | 19.89 | 19.38 | 25 | 16 | 13 | 3~8 | 4~7 | 3~7 | ||
T2.5*26 | 20.69 | 20.18 | 25 | 16 | 13 | 3~9 | 4~8 | 3~8 | |||
T2.5*27 | 21.49 | 20.98 | 25 | 16 | 14 | 4~9 | 4~8 | 4~8 | |||
T2.5*28 | 22.28 | 21.77 | 25 | 16 | 13 | 4~9 | 4~8 | 4~8 | |||
T2.5*30 | 23.87 | 23.36 | 28 | 18 | 16 | 4~11 | 8 | 4~10 | 4~8 | ||
T2.5*32 | 25.47 | 24.96 | 32 | 20 | 16 | 4~11 | 8 | 4~10 | 4~8 | ||
T2.5*34 | 27.06 | 26.55 | 35 | 24 | 18 | 4~11 | 8 | 4~10 | 4~8 | ||
T2.5*36 | 28.65 | 28.14 | 35 | 24 | 20 | 5~13 | 8~11 | 5~12 | 5~10 | 8 | |
T2.5*38 | 30.24 | 29.73 | 38 | 26 | 22 | 5~13 | 8~11 | 5~12 | 5~10 | 8 | |
T2.5*40 | 31.83 | 31.32 | 38 | 26 | 22 | 5~15 | 8~13 | 5~14 | 5~10 | 8|10 | |
T2.5*42 | 33.42 | 32.91 | 42 | 28 | 24 | 5~15 | 8~13 | 5~14 | 5~10 | 8|10 | |
T2.5*44 | 35.01 | 34.50 | 42 | 28 | 24 | 5~18 | 8~16 | 5~16 | 5~12 | 8~12 | |
T2.5*45 | 35.81 | 35.30 | 26 | 5~18 | 8~16 | 5~16 | 5~12 | 8~12 | |||
T2.5*48 | 38.20 | 37.69 | 26 | 5~20 | 8~18 | 5~18 | 5~13 | 8~13 | |||
T2.5*54 | 42.97 | 42.46 | 30 | 5~20 | 8~18 | 5~18 | 5~13 | 8~13 | |||
T2.5*57 | 45.36 | 44.85 | 32 | 5~27 | 8~25 | 5~24 | 5~20 | 8~16 | |||
T2.5*60 | 47.75 | 47.24 | 34 | 5~35 | 8~33 | 5~26 | 5~21 | 8~18 | |||
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。 |
