致力于同步帶、同步帶輪產品
標準同步帶寬度 | K | W | L44齒以下 | L44齒以上 |
15=15MM | 17 | 22 | 37 | |
20=20MM | 22 | 27 | 42 | |
25=25MM | 27 | 32 | 47 | 52 |
30=30MM | 32 | 37 | 52 | 57 |
40=40MM | 43 | 48 | 61 | 63 |
50=50MM | 53 | 58 | 70 |

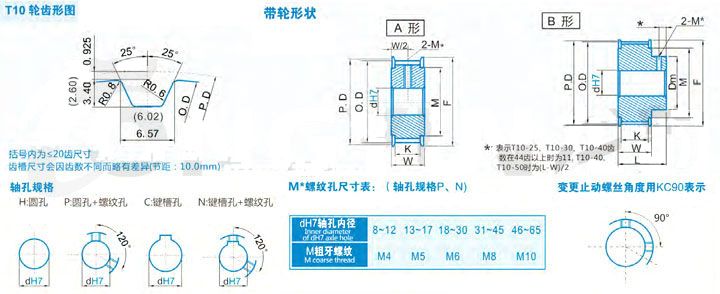

規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 輪轂直徑Dm | 內孔dH7 | |||||
A形 | B形 | |||||||||||
H | P | C|N | H | P | C|N | |||||||
T10*12 | A | 38.20 | 36.35 | 40 | 27 | 12~19 | 12~18 | 12~18 | ||||
T10*14 | A|B | 44.56 | 42.71 | 47 | 34 | 32 | 12~27 | 12~26 | 12~26 | 12~27 | 12~22 | 12~20 |
T10*15 | 47.75 | 45.90 | 51 | 36 | 33 | 12~28 | 12~26 | 12~26 | 12~28 | 12~23 | 12~20 | |
T10*16 | 50.93 | 49.08 | 57 | 41 | 37 | 12~32 | 12~30 | 12~30 | 12~32 | 12~27 | 12~22 | |
T10*18 | 57.28 | 55.43 | 61 | 48 | 40 | 12~37 | 12~30 | 12~30 | 12~36 | 12~30 | 12~25 | |
T10*20 | 63.66 | 61.81 | 67 | 50 | 47 | 12~42 | 12~40 | 12~40 | 12~42 | 12~35 | 12~29 | |
T10*22 | 70.03 | 68.18 | 80 | 60 | 50 | 14~52 | 14~48 | 14~48 | 14~46 | 14~38 | 14~32 | |
T10*24 | 76.39 | 74.54 | 86 | 66 | 60 | 14~59 | 14~50 | 14~50 | 14~56 | 14~46 | 14~40 | |
T10*25 | 79.58 | 77.73 | 86 | 66 | 63 | 14~59 | 14~50 | 14~50 | 14~59 | 14~49 | 14~43 | |
T10*26 | 82.76 | 80.91 | 86 | 66 | 63 | 14~59 | 14~50 | 14~50 | 14~59 | 14~49 | 14~43 | |
T10*28 | 89.13 | 87.28 | 94 | 74 | 70 | 16~67 | 16~57 | 16~50 | 16~66 | 16~56 | 16~48 | |
T10*30 | 95.49 | 93.64 | 105 | 84 | 75 | 16~76 | 16~65 | 16~50 | 16~71 | 16~61 | 16~50 | |
T10*32 | 101.86 | 100.01 | 112 | 90 | 85 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*34 | 108.23 | 106.38 | 119 | 100 | 90 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*36 | 114.59 | 112.74 | 123 | 101 | 95 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*40 | 127.32 | 125.47 | 135 | 115 | 100 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*44 | 140.06 | 138.21 | 152 | 121 | 100 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*48 | 152.78 | 150.93 | 160 | 140 | 100 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*50 | 159.15 | 157.30 | 170 | 150 | 100 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
T10*60 | 190.99 | 189.14 | 201 | 171 | 100 | 20~80 | 20~65 | 20~50 | 20~80 | 20~65 | 20~50 | |
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。 |
